磁混凝一体化装置调研总结（一）
1 现场调研情况
1.1 项目概述
（1）项目名称：合肥市王建沟流域综合整治系统一期工程（DBO），处理装置采用磁混凝一体化设备。
（2）磁混凝一体化设备处理能力与工艺：2万m³/d（共2个系列，单系列处理能力为1万m³/d），一体化设备投资约为260万元，于2019年4月30日竣工。供货商为中建环能科技股份有限公司。工艺为磁混凝技术，装备型号为MagCS-20000。单系列进水管尺寸为DN250mm。

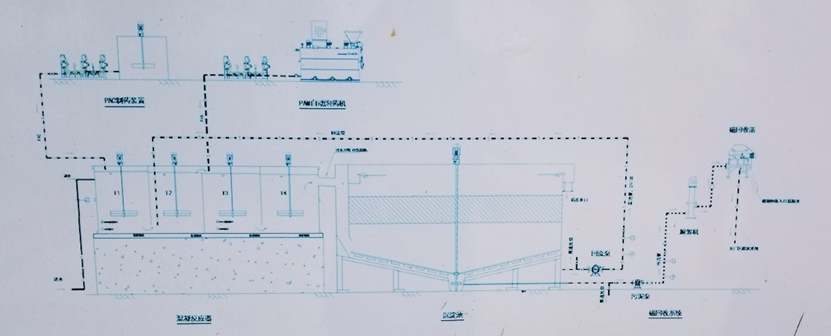

图1.1 磁混凝一体化设备工艺流程示意图
（3）占地情况：总体占地（不包括格栅和提升泵区域）为164m2。两个系列的加药间和药剂反应区总共6×12m，72m2，高度2.5m。单系列的加药间和药剂反应区装配在2.9m宽，12m长的集装箱之内。加药间和药剂反应区下部为药剂储存间。斜管沉淀区长度为9.8m，宽度约为9.4m，高度为5m，占地约为92m2，采用现场焊接方式加工，安装工期为半个月（昼夜加工）。
（4）设计进出水水质指标：
表1.1
系统进、出水水质指标
|
项目 |
pH |
SS （mg/L） |
TP （mg/L） |
COD （mg/L） |
透明度（cm） |
|
进水指标 |
6-9 |
≤100 |
≤2 |
≤60 |
≤20 |
|
出水指标 |
6-9 |
≤20 |
≤0.4 |
≤40 |
＞60 |
|
去除率（%） |
/ |
＞85 |
＞80 |
＞40 |
/ |
|
备注：污染物去除率根据实际进出水水质核算，不作为单一考核指标。 |
|||||
1.2 各单元概述
（1）加药单元
PAC加药：PAC药品为固体PAC，采用PAC配制箱配制PAC溶液。加药泵为隔膜泵，两用一备。
PAM加药：PAM为阴离子，采用PAM配制箱配制PAM溶液。加药泵为隔膜泵，两用一备。
（2）药剂反应区
单系列药剂反应区分4格。
l 第一格为混凝单元：一个系列一个格，共两格。单格尺寸为2m（L）×2m（w）×2.3m（H）。此格加入PAC。搅拌器功率为3kw。
l 第二格为铁粉投加单元：一个系列一个格，共两格。单格尺寸为2m（L）×2m（w）×2.3m（H）。此格为投加磁鼓分离后的磁粉。搅拌器功率为3kw。
l 第三格为絮凝单元：一个系列一个格，共两格。单格尺寸为2m（L）×2m（w）×2.3m（H）。此格为投加PAM。搅拌器功率为3kw。无导流筒。
l 第四格为充分混合单元：一个系列一个格，共两格。单格尺寸为2.25m（L）×2.18m（w）×2.3m（H）。搅拌器功率为3kw。
（3）磁粉分离单元
磁粉分离单元包括解絮装置和磁鼓两部分。磁鼓电机功率2.2kw；解絮装置功率1.5kw；采用冲洗水将磁鼓上的磁粉与磁鼓分离，进入第二格。
（4）沉淀单元
沉淀单元为斜管沉淀池，其尺寸为9.7m（L）×9m（w）×5m（H）。形式为斜管沉淀池，斜管为PP树脂材料，冲洗采用人工冲洗方式。中心悬挂刮泥机功率为0.75kw。集水槽为周边环绕式。设置回流泵，从集泥斗泵吸后，回流至第二格。磁粉回收由集泥斗泵吸后，进入解絮装置，再进入磁鼓分离，经磁鼓分离的磁粉进入第二格，污泥排入污水管线，外排至污水处理厂。
1.3 主要设备统计
本项目一体化设备主要设备清单，如表1.2所示。
表1.2 北排合肥项目磁混凝一体化设备主要设备清单
|
序号 |
名称 |
规格参数 |
单位 |
数量 |
备注 |
|
1 |
磁混凝反应系统 |
型号：磁沉淀-10000，磁沉淀系统撬装外形尺寸：12192×2950×2896mm，包含内部箱体 |
套 |
2 |
环能科技 |
|
1.1 |
一级反应搅拌器 |
型号：MCS-10000（T1） 尺寸：2000×2000×2500mm，P=3kW，N=1440r/min，防护等级：IP55 |
台 |
2 |
环能科技变频 |
|
1.2 |
二级反应搅拌器 |
型号：MCS-10000（T2） 尺寸：2000×2000×2500mm，P=3kW，N=1440r/min，防护等级：IP55 |
台 |
2 |
环能科技变频 |
|
1.3 |
三级反应搅拌器 |
型号：MCS-10000（T3） 尺寸：2200×2200×2500mm，P=3kW，N=1440r/min，防护等级：IP55 |
台 |
2 |
环能科技变频 |
|
1.4 |
四级反应搅拌器 |
型号：MCS-10000（T4） 尺寸：2200×2200×2500mm，P=3kW，N=1440r/min，防护等级：IP55 |
台 |
2 |
环能科技变频 |
|
2 |
斜管澄清池（含箱体） |
型号:斜管澄清-20000 尺寸：9750×9400×4898mm，内装斜管填料，配套刮泥机（p=0.75kW），出水集水槽 |
套 |
1 |
环能科技 |
|
3 |
回流污泥泵 |
Q=50m³/h，H=12m，P=4kW，变频 |
台 |
1 |
帕普生 |
|
4 |
剩余污泥泵 |
Q=15m³/h，H=12m，P=2.2kW，变频 |
台 |
1 |
帕普生 |
|
5 |
解絮机 |
HSM-20000，P=1.5kw，转速780r/min |
台 |
1 |
环能科技 |
|
6 |
磁回收器 |
HCGB-20000，处理量15m³/h，P=2.2kw，强度350-600mT，变频 |
台 |
1 |
环能科技 |
|
7 |
PAC溶液制备罐 |
罐体1800×1800×1500mm，搅拌电机P=2.2kw |
套 |
1 |
环能科技 |
|
8 |
PAC加药计量泵 |
型式：机械隔膜泵，Q=235L/h，P=0.55kW |
台 |
3 |
米顿罗 2用1备 |
|
9 |
PAM制备装置 |
溶液制备量：2500L/h |
台 |
1 |
江苏华大或同档次 |
|
10 |
PAM加药计量泵 |
型式：机械隔膜泵，Q=464L/h，P=0.75kW |
台 |
3 |
米顿罗 2用1备 |
|
11 |
电磁流量计1 |
通径DN210，范围0-500m³/h |
台 |
2 |
富沃德 分体式 |
|
12 |
电磁流量计2 |
通径DN210，范围0-30m³/h |
台 |
2 |
富沃德 分体式 |
|
13 |
电磁流量计3 |
通径DN25，范围0-15m³/h |
台 |
1 |
富沃德 分体式 |
|
14 |
清水补水泵 |
Q=3m³/h，H=17m，P=0.37kW |
套 |
1 |
南方泵业 |
|
15 |
磁沉淀系统电控制柜 |
柜体1000×400×2000mm |
套 |
2 |
西门子变频器 |
|
16 |
管道混合器 |
自制，进口DN210，药剂接口DN25 |
套 |
2 |
环能科技 |
由表1.2可知，20000m³/d北排合肥项目磁混凝一体化设备装机功率为41.1kW，运行功率为39.8kW。
1.4 运行成本分析
表1.3 北排合肥项目运行成本分析表
|
项目 |
单位 |
数量 |
单价 |
日费用（元） |
吨水费用 （元/m3） |
|
|
电耗 （不含取水泵和格栅） |
kW·h/d |
955 |
0.8 |
764 |
0.038 |
|
|
药剂 |
PAC |
kg/d |
400 |
3.5 |
1400 |
0.07 |
|
PAM |
kg/d |
40 |
20 |
800 |
0.04 |
|
|
磁粉补充 |
kg/d |
100 |
3 |
300 |
0.015 |
|
|
吨水处理运行成本 |
0.163 |
|||||
由表1.3可知，北排合肥项目运行电费用是0.038元/m3。本项目因水淹停电，无法测算具体实际。表1.3中药剂使用费为项目设计加药量，而实际药剂使用量高于此值，药剂费用仅供参考。磁粉补充每天约为100kg及以上。因此，表1.3给出的总体吨水处理成本0.163元/m3，明显低于实际运行费用，还需进一步调研确认。
